商品の詳細:
お支払配送条件:
|
| ボディ材質: | SS304 SS316 | 球材料: | CF8、CF8M |
|---|---|---|---|
| 寸法: | DN15 | DN200 | 構造: | ウエハボールバルブ |
| 座席材料: | ポリテトラフルオロエチレン | モデル: | Q71F |
| ハイライト: | flange end ball valve,ss flanged ball valve |
||

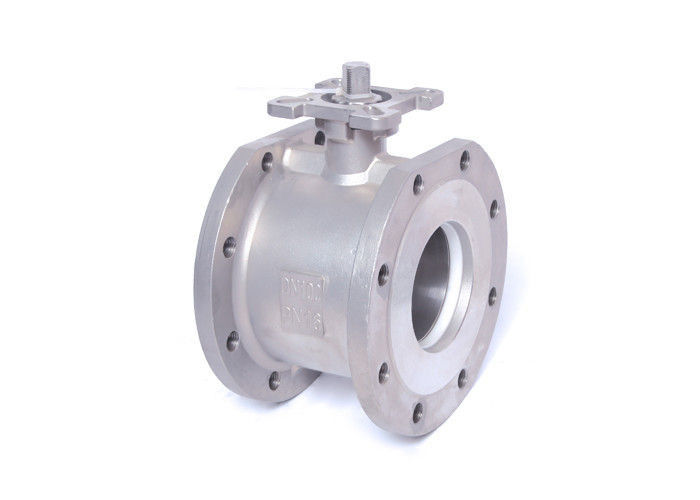

Q71Fのウエファー3インチのステンレス鋼の球弁の炭素鋼のイタリア モデル弁
製品の機能
1PCウエファーの球弁
適当な標準:
- 設計および製造業:GB/T12237/1989年
- 関係:JB/T79
- 耐火性テスト:GB/T13927 - 1992年
サイズの範囲:
- DN15 | DN200
わずかな圧力:
- 1.6 | 4.0 MPa
温度較差:
- - 20 °C | 350 °C
単純構造が付いているウエファーの球弁は、の少数の部品からだけ多く小型および軽量、成っています。さらに、それは回転90°によってすぐに作動させることができ項目はよい流動制御特徴とあります。球弁が十分に開位置にあるとき、弁の版の厚さは媒体がバルブ本体を貫流する、従って弁によって発生する圧力降下は小さいですとき唯一の抵抗です。
| サイズ | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2」 | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100つ | 135 | 2 | 16 | 50 |
| 40 | 1 1/2」 | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2」 | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3つ | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100つ | 4つ | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
適用
ウエファーの球弁は広く利用されていますで:化学薬品、石油化学製品、製錬、薬剤は、ニ酸化硫黄、パイプラインの調整および切断装置として蒸気、空気、ガス、アンモナル、二酸化炭素のガス、オイル、水、塩水、アルカリ液、海水、硝酸、塩酸、硫酸の食糧そして他の企業、リン酸媒体使用されます。
球弁の強さ
1. 奇人の独特な設計は弁の耐用年数を延長するシーリング表面間の摩擦がない伝達をします。
2. トルクによって発生する弾力的に座席。
3. 独創的なくさびの設計は弁にシーリング表面間の代償的な、ゼロ漏出を用いるより堅く、より堅い自動シーリング機能が、あらせます。
4. 小型、軽量、軽量および取付けること容易。
5. 空気および電気装置はリモート・コントロールおよびプログラム制御の必要性を満たすユーザーの要求に従って形成することができます。
6. 取り替えの座席材料はいろいろな媒体に加えることができます。
モデル選択
ウエファーの球弁
| 模倣しないで下さい | 働き圧力 /Mpa |
適当な温度 /℃ |
適当な媒体 |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | 酸化の腐食性媒体 | |
| Q71F-25Ti | 2.5 | 酸化の腐食性媒体 |
