商品の詳細:
お支払配送条件:
|
ボルト材料: | 炭素鋼/ステンレス鋼 | 茎の糸の位置: | 外ねじ茎の地球弁 |
---|---|---|---|
色: | 青(顧客によって) | 標準: | DIN、ANSI、JIS |
ボディ材質: | WCB/CF8/CF8M | 応用分野: | 針のタイプ地球弁、プランジャー タイプ地球弁は、鋼鉄地球弁を、どなります地球弁を造りました |
ハイライト: | ss globe valve,threaded globe valve |

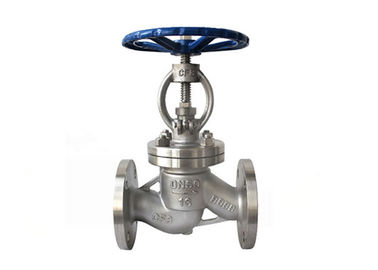

鋳造物鋼鉄/ステンレス鋼は/鋼鉄DINを弁Pn16フランジを付けたようになりました地球造りました--Pn40
主な特性および指定 | |||||
正常な圧力 | 貝テスト | 水シール テスト | |||
LB | Mpa | Mpa | |||
1.6 | 2.4 | 1.8 | |||
2.5 | 3.8 | 2.8 | |||
4.0 | 6.0 | 4.4 | |||
6.4 | 9.6 | 7.0 | |||
10.0 | 15.0 | 11.0 | |||
16.0 | 24.0 | 18.0 |
本管の外面および関係次元 | ||||||||||
DN | L | D | D1 | D2 | b | f | Z-d | H | 重量(kg) | |
PN16 | ||||||||||
10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-14 | 198 | 120 | 4.7 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 218 | 120 | 5.2 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 258 | 140 | 7.1 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 275 | 160 | 7.4 |
32 | 180 | 135 | 100つ | 78 | 18 | 2 | 4-18 | 280 | 180 | 8.5 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 330 | 200 | 12.5 |
50 | 230 | 160 | 125 | 100つ | 18 | 3 | 4-18 | 350 | 240 | 20 |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 | 400 | 280 | 25 |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 355 | 280 | 35 |
100つ | 350 | 215 | 180 | 155 | 22 | 3 | 8-18 | 415 | 320 | 50 |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-18 | 460 | 360 | 75 |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 510 | 400 | 100つ |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 710 | 400 | 210 |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-23 | 768 | 450 | 446 |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-23 | 925 | 500 | 648 |
