| 材質: | WCB、LCB、WC6、WC9、C12、CF8、CF8M、CF3、CF3M、等 | 圧力評価: | クラス150~2500 |
|---|---|---|---|
| 温度: | -196°~593° | 関係の端: | ASME B16.5、ASNE B16.47、BSEN 1092 |
| 寸法: | NPS 2" ~56" | 操作方法: | マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター |
| ハイライト: | flanged gate valve,industrial gate valve |
||

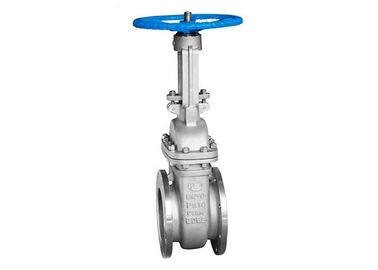

適用範囲が広いウェッジ仕切り弁はボンネットの完全な港の設計によってカスタマイズされたサイズをボルトで固定しました
| サイズ | NPS 1/2の″ ~56の″ |
|---|---|
| 圧力評価 | クラス150~2500 |
| 材料 | WCB、LCB、WC6、WC9、C12、C5、CF8、CF8M、CF3、CF3M |
| 温度 | -29~540℃ |
| 設計及び製造の標準 | API 600、BS 1414、ASME B16.34 |
| 向かい合って | ASME B16.10、BSEN 558 |
| 端関係 | ASME B16.5、ASME B16.47、BSEN 1092 |
| テストおよび点検 | ISO 5208、API 600、BS 6755 |
| 構造のタイプ | OS及びYのボルトで固定されたボンネットは、くさびを選抜します |
| 操作方法 | 手動の、電気アクチュエーター、空気アクチュエーター |
鋳造物鋼鉄ゲート弁は最高の耐用年数および確実性を提供するように設計され、製造されます。すべてのゲート弁は十分に左舷に取られ、アメリカの石油の協会標準的なAPI600&API 6D、英国工業規格BS1414& BS EN 1984年の設計の品質を満たし、一般に、機械工学者標準的なASME B16.34のアメリカ社会に合致して下さい。弁はボディ/ボンネットの材料およびトリムの完全な範囲で利用できます。
材料の範囲
標準化団体/ボンネット材料はカーボンの、低合金およびステンレス鋼の9つの等級を含んでいます。特別な適用のためにそれらは合金およびステンレス鋼の他の等級で供給することができます。サービス.optionalパッキングに一致させるトリム材料のフル レンジがあり、ガスケット材料はサービス状態のフル レンジのために利用できます。
鋼鉄弁のための利用できる修正
| トリムの変更 端関係の修正 パッキングおよびガスケットの変更 オペレータ土台 手動ハンドル延長 |
圧力同等になること バイパス 顧客指定コーティング 溶接端の穴の変更 酸素及び塩素の清算及び包装 |
| A）操作 容易な操作のための大きい手動ハンドル。より困難なサービスのためのgearing.motorのアクチュエーターの、空気または油圧アクチュエータとalsoavaliable。 |
Bの）生きている負荷パッキング との頻繁な循環をまたは高圧/温度の変化要求するサービスでは生きているローディングはより少ないstmentsの要求によって維持の期間間の耐用年数を拡張します。ベルビルのばねは一定したパッキン押さえの圧力を提供するために用いられます。 |
C） OS&Y 外ねじおよびヨーク。150Lb-8 ″ 600Lb-6の″、900Lb-4 ″の&smallのためのボンネットとの鋳造物鋼鉄ゲート弁のヨークの全体。 |
| Dの） BB 頻繁な循環を要求するサービスのまたは高圧/温度の変化を用いるボルトで固定されたボンネット、溶接のボンネットおよび圧力シールのボンネット。 |
Eの）端関係 フランジを付けたようになるの選択は、RTJまたは配管柔軟性のためのbuttwelding端フランジを付けたようになりました。 |
Fの）ヨークの袖 ヨークの袖と茎間の特別に長い糸約束は150Lb-12 ″が、300Lb-10 ″、600Lb-6 ″、900Lb/1500Lb/2500Lb-4 ″ロール軸受けヨークを規則的に与えられるより大きいサイズの長い糸life.valvesを提供します。 |
| Gの）ランタン リングおよび二重パッキング セット ランタン リングの漏出適切な関係および二重パッキング積み重ねは重大なサービスのために任意に利用できます |
Hの）ボディにボンネットの接合箇所 平らな表面ガスケットの接合箇所は150lb弁で使用されます。男性および女性の接合箇所は900lb及び評判の弁のボンネットの関係へのボディで600lb valves.ringの接合箇所への300lbで使用されます使用されます。 |
I）茎 すべてのウェッジ仕切り弁は混乱によって造られるTヘッドの茎を与えられます。Tヘッドを造ることによって、茎くさびの関係の茎はまた、この設計許可しますくさびを詰め込む曲がった茎のくさびの可能性をstregthened。 |
| Jの）くさび 必要なガイドに表面がwedge.flexibleのウェッジ仕切り弁の自動調心を保証する肋骨のワンピースがの各半分が固体のindependently.avaliableを曲げるように設計されている対ディスクくさび、屈曲の割れ目あり、彼の設計します。 |
適当な標準:
●STEELのゲート弁API 600/API6D
●STEELのゲート弁ISO 10434/ISO 14313
●STEEL弁、ASME B16.34
向かい合って●、ASME B16.10
●ENDのフランジ、ASME B16.5
●BUTTWELDINGの端、ASME B16.25
●INSPECTIONおよびテストAPI 598/API 6D
設計記述書:
●FULLの港の設計
SRCEWおよびヨークの外の●OS&Y
●BB.BOLTEDのボンネット
十分に導かれる●FLEXIBLEのくさび、
固体または割れ目のくさびの●CHOICE
●RENEWABLEの座席リング
●FORGEDのTヘッドの茎
●RISINGの茎およびNON-RISINGの手動ハンドル
●FLANGEDまたはBUTTWELDINGの端
BGオペレータとの●AVAILABLE
